電線電纜檢測設備 - PC40B絕緣電阻測試儀適用標準：

符合GB/T3048.5-2007標準要求

電線電纜檢測設備 - PC40B絕緣電阻測試儀產品簡介：

適用于測量絕緣材料、電工產品、各類元器件的絕緣電阻；與恒溫水浴配套后，還能測量在不同溫度下的塑料電線電纜（無屏障層）的絕緣電阻。

電線電纜檢測設備 - PC40B絕緣電阻測試儀技術指標：

1、測試電壓和測試范圍

2、測量范圍和基本誤差

3、產品特色

儀器測量范圍可延長至1.999×10¹⁵ ?；采用高阻抗放大器，提高測量精度；三位半數碼管顯示，讀數直觀；輸入端能短時間短路，不損壞儀器；顯示時間功能1min-99mi。

　　電線電纜檢測設備 - PC40B絕緣電阻測試儀使用方法

　　絕緣電阻測試儀俗稱兆歐表，或稱搖表、高阻計、絕緣電阻表等。絕緣電阻測試儀是大量應用于電力和用電設備絕緣電阻的檢測儀表，對保證產品質量和運行中的設備和人身安全具有重要意義。

　　電器產品的絕緣性能是評價其絕緣好壞的重要標志之一，它通過絕緣電阻反映出來。

　　目前在家用電器產品標準中，通常只規定熱態絕緣電阻，而不規定常態條件下的絕緣電阻值，常態條件下的絕緣電阻值由企業標準中自行制定。如果常態絕緣電阻值低，說明絕緣結構中可能存在某種隱患或受損。如電機繞組對外殼的絕緣電阻低，可能是在嵌線時繞組的均線槽絕緣受到損傷所致。在使用電器時，由于突然上電或切斷電源或其它緣故，電路產生過電壓，在絕緣受損處產生擊穿，造成對人身的安全或威脅。

　　絕緣電阻測試儀的使用方法：

　　(1) 端鈕(或插孔)選擇要正確

　　紅色表筆連接線要接到紅色端鈕上(或標有“+”號插孔內)，黑色表筆的連接線應接到黑色端鈕上(或接到標有“—”號插孔內)，有的備有交直流2500伏的測量端鈕，使用時黑色測試棒仍接黑色端鈕(或“—”的插孔內)，而紅色測試棒接到2500伏的端鈕上(或插孔內)。

　　(2) 轉換開關位置的選擇要正確

　　根據測量對象將轉換開關轉到需要的位置上。如測量電流應將轉換開關轉到相應的電流檔，測量電壓轉到相應的電壓檔。有的面板上有兩個轉換開關，一個選擇測量種類，另一個選擇測量量程。使用時應先選擇測量種類，然后選擇測量量程。

　　(3) 量程選擇要合適

　　根據被測量的大致范圍，將轉換開關轉至該種類的適當量程上。測量電壓或電流時，使指針在量程的二分之一到三分之二的范圍內，讀數較為準確。

　　(4) 正確進行讀數

　　在兆歐表的標度盤上有很多標度尺，它們分別適用于不同的被測對象。因此測量時，在對應的標度尺上讀數的同時，也應注意標度尺讀數和量程檔的配合，以避免差錯。

　　(5) 歐姆檔的正確使用

　?、?選擇合適的倍率檔：

　　測量電阻時，倍率檔的選擇應以使指針停留在刻度線較稀的部分為宜，指針越接近標度尺的中間，讀數越準確，越向左，刻度線越擠，讀數的準確度越差。

　?、?調零：

　　測量電阻之前，應將兩根測試棒碰在一起，同時轉動“調零旋鈕”，使指針剛好指在歐姆標度尺的零位上，這一步驟稱為歐姆檔調零。每換一次歐姆檔，測量電阻之前都要重復這一步驟，從而保證測量準確性。如果指針不能調到零位，說明電池電壓不足需要更換。

　?、?不能帶電測量電阻：

　　測量電阻時兆歐表是由干電池供電的，被測電阻決不能帶電，以免損壞表頭。在使用歐姆檔間隙中，不要讓兩根測試棒短接，以免浪費電池。

　　(6) 注意操作安全

　?、?在使用該產品時要注意，手不可觸及測試棒的金屬部分，以保證安全和測量的準確度。

　?、?在測量較高電壓或較大電流時，不能帶電轉動轉換開關，否則有可能使開關燒壞。

　?、?用完后將轉換開關轉到交流電壓高量程檔，此檔對兆歐表安全，以防下次測量時疏忽而損壞兆歐表。

　　④ 當測試棒接觸被測線路前應再作一次全面的檢查，看一看各部分位置是否有誤。

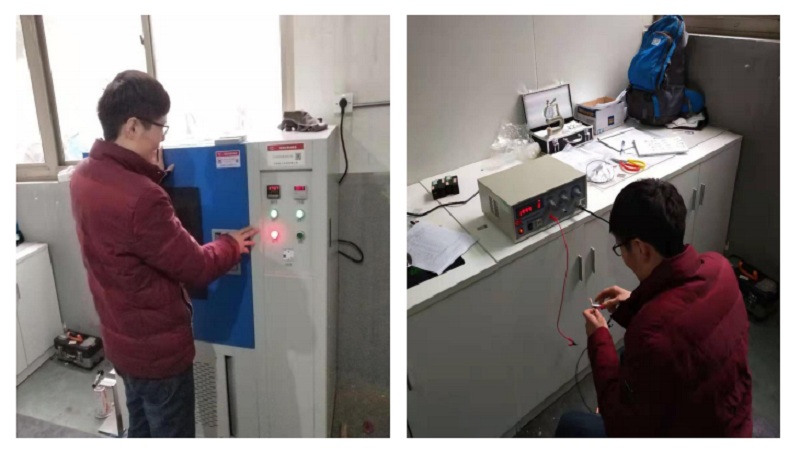

電線電纜檢測設備 - PC40B絕緣電阻測試儀合作客戶案例：

1、通鼎互聯信息股份有限公司4S售后服務現場：
